Κεραμικές μεμβράνες για φιλτράρισμα θαλασσινού νερού: Η θέση και η λειτουργία τους στο τρένο αφαλάτωσης

Το προηγούμενο άρθρο εξηγούσε «γιατί κεραμικές μεμβράνες». Αυτό εξηγεί «πού κάθονται και πώς τρέχουν». Πολλά λάθη επιλογής συμβαίνουν όχι επειδή επιλέχθηκε η λάθος μεμβράνη, αλλά επειδή κανείς δεν σκέφτηκε καθαρά τον ρόλο αυτόκεραμικές μεμβράνες για φιλτράρισμα θαλασσινού νερούπραγματικά παίζουν σε ολόκληρο το τρένο-είναι ο πρωταγωνιστής ή ένας δεύτερος; Η απάντηση είναι ότι χρησιμεύουν ως ο πιο κρίσιμος "τερματοφύλακας" ακριβώς μπροστά από τον RO αντί να εκτελούν την ίδια την αφαλάτωση.

1. Πώς μοιάζει ολόκληρο το τρένο

Η μετατροπή του θαλασσινού νερού σε πόσιμο ή άλλως χρησιμοποιήσιμο γλυκό νερό είναι ένα ρελέ, όχι ένα μόνο βήμα.

1.1 Η πλήρης αλυσίδα από την πρόσληψη στο νερό του προϊόντος

Μια τυπική κύρια γραμμή αφαλάτωσης θαλασσινού νερού τρέχει κατά προσέγγιση: πρόσληψη θαλασσινού νερού → χονδρό φιλτράρισμα (παγίδευση ψαριών, γαρίδων, φυκιών και μεγάλων σωματιδίων) → πήξη/καθίζηση (κροκίδωση λεπτών κολλοειδών και οργανικών ουσιών) →διήθηση κεραμικής μεμβράνης (η προεπεξεργασία πυρήνα)→ διήθηση ασφαλείας (τελική διασφάλιση) → SWRO (αντίστροφη όσμωση θαλασσινού νερού, η πραγματική αφαλάτωση) → μετα-επεξεργασία (επαναμεταλλοποίηση, απολύμανση, αποθήκευση και διανομή). Η κεραμική μεμβράνη κάθεται στη μέση-μετά την εισαγωγή, πριν την αφαλάτωση-ως βασικός σύνδεσμος που συνδέει τα δύο.

1.2 Γιατί η κεραμική μεμβράνη κάθεται ανάντη της RO

Οι μεμβράνες RO είναι ευαίσθητες. Φοβούνται τα αιωρούμενα στερεά που τα γρατζουνίζουν, τα κολλοειδή που τα πνίγουν και τα βιορεύματα που εκτοξεύουν τις διαφορές πίεσης στα ύψη. Κάνοντας τη "βρώμικη, βαριά δουλειά" με μια κεραμική μεμβράνη μπροστά από το RO, το RO μπορεί να αφαλατωθεί σταθερά και ανθεκτικά. Με άλλα λόγια, η αξία μιας κεραμικής μεμβράνης δεν είναι ότι αφαλατώνει, αλλά ότι αφήνει το RO να αφαλατωθεί αξιόπιστα και για μεγάλο χρονικό διάστημα. Το να το τοποθετήσετε σε λάθος μέρος (μετά από RO, ή να το παραλείψετε) συνήθως σας κοστίζει συχνό καθάρισμα και πρόωρη αποτυχία RO.

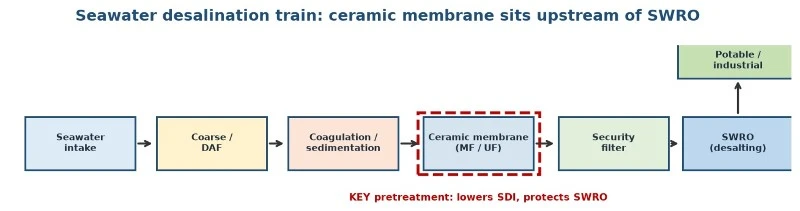

Εικόνα: Μια τυπική αμαξοστοιχία αφαλάτωσης θαλασσινού νερού: η κεραμική μεμβράνη βρίσκεται ανάντη του RO, αναλαμβάνοντας τον βασικό ρόλο προεπεξεργασίας της μείωσης του SDI και της προστασίας του RO (ενδεικτικά, αντικαθίσταται με ένα πραγματικό P&ID διεργασίας).

1.3 Γιατί όχι "Στείλτε το θαλασσινό νερό κατευθείαν στο RO"

Οι άνθρωποι συχνά ρωτούν: αφού το RO μπορεί να αφαλατώσει, γιατί να μην στείλετε το θαλασσινό νερό κατευθείαν στο RO και να παραλείψετε την προεπεξεργασία; Η απάντηση είναι ότι οι μεμβράνες RO είναι πολύ «επιλεκτικές» όσον αφορά την τροφοδοσία τους. Τα αιωρούμενα στερεά, τα κολλοειδή και τα φύκια στο θαλασσινό νερό σχηματίζουν γρήγορα ένα στρώμα ρύπανσης στην επιφάνεια RO, στέλνοντας τη διαφορική πίεση προς τα πάνω, τη συχνότητα καθαρισμού και τη διάρκεια ζωής μειώνεται. Η προθεραπεία δεν είναι προαιρετική ευγένεια. είναι η προϋπόθεση για να λειτουργήσει η RO μακροπρόθεσμα. Ως προεπεξεργασία, η κεραμική μεμβράνη αναλαμβάνει τη βρώμικη εργασία, ώστε η RO να μπορεί να επικεντρωθεί σε αυτό που κάνει καλύτερα: την αφαλάτωση.

2. Τι Φιλτράρει πραγματικά: Μείωση SDI, Προστασία RO

Για να κατανοήσετε την αξία μιας κεραμικής μεμβράνης, πρέπει πρώτα να κατανοήσετε έναν δείκτη που εμφανίζεται ξανά και ξανά:SDI (Δείκτης πυκνότητας λάσπης).

2.1 Τι είναι το SDI και γιατί το φοβάται η RO

Το SDI μετρά πόσο γρήγορα τα κολλοειδή και τα αιωρούμενα σωματίδια στο νερό θα φράξουν μια μεμβράνη φίλτρου. Η ροή RO έχει σαφείς απαιτήσεις για SDI-όσο υψηλότερη είναι η τιμή, τόσο πιο γρήγορα γίνονται σφάλματα RO, τόσο πιο συχνά πρέπει να καθαρίζεται και τόσο μικρότερη είναι η διάρκεια ζωής της. Το θαλασσινό νερό έχει φυσικά υψηλή περιεκτικότητα σε SDI και κυμαίνεται ανάλογα με τις καιρικές συνθήκες, επομένως η "κατέβασμα του SDI" είναι η πρώτη προτεραιότητα της προεπεξεργασίας θαλασσινού νερού. Χάρη στους ομοιόμορφους πόρους μικρο-/υπερδιήθησης-και τη σταθερή απόρριψη, μια κεραμική μεμβράνη μπορεί να συγκρατήσει την τροφοδοσία RO στο εύρος που προτιμά η RO.

2.2 Η πίεση που αφαιρεί μια κεραμική μεμβράνη για RO

Πέρα από το SDI, μια κεραμική μεμβράνη μειώνει επίσης απότομα τη θολότητα, τα φύκια, τα βακτήρια και μέρος των οργανικών ουσιών-ακριβώς τις "διαφορικές-γεννήτριες πίεσης" που φοβάται περισσότερο η RO. Κρατώντας αυτά τα πίσω, επιμηκύνει τα διαστήματα καθαρισμού RO, σταθεροποιεί τη διαφορική πίεση και κάνει την ανάκτηση πιο ελεγχόμενη. Από την άποψη του εργοστασίου, κάθε κομμάτι που κάνει η κεραμική μεμβράνη είναι ένα κομμάτι που δεν χρειάζεται να μεταφέρει το RO.

2.3 Μικροδιήθηση ή υπερδιήθηση: Πώς χωρίζουν τα δύο το έργο

Οι κεραμικές μεμβράνες περιγράφονται συχνά ως μικροδιήθησης (MF) ή υπερδιήθησης (UF). Αυτά τα δύο δεν είναι υποκατάστατα το ένα για το άλλο, αλλά ένας καταμερισμός εργασίας, και η επιλογή λάθος βαθμού επηρεάζει άμεσα την προστασία ροής και RO.

Εμπειρικός κανόνας:εργάζονται προς τα πίσω από την ποιότητα που απαιτείται για την προστασία του RO αντί να υποθέτουμε ότι το λεπτότερο είναι καλύτερο.Πολύ χονδροειδές και η RO εξακολουθεί να υποφέρει. πολύ λεπτό και χάνετε τη ροή ενώ αυξάνετε την πίεση ρύπανσης. Η πραγματική ικανότητα βρίσκεται στο σημείο ισορροπίας του "αρκετά για να καλύψει την απαίτηση κατάντη".

3. The Operating Trio: Cross-Flow, Backwash, CIP

Μια κεραμική μεμβράνη δεν είναι εξοπλισμός που "εγκαθιστάτε και ξεχνάτε", αλλά ένα σύστημα με ρυθμό. Κατανοήστε τα τρία και καταλαβαίνετε γιατί είναι τόσο στιβαρό.

3.1 Διασταυρούμενη-Διήθηση ροής: Μην αφήνετε τους ρύπους να "κάθονται" στη μεμβράνη

Σε αντίθεση με το φιλτράρισμα σε αδιέξοδο-(το νερό πιέζεται κάθετα μέσα από τη μεμβράνη, ρύπανση που συσσωρεύεται στην επιφάνεια), οι κεραμικές μεμβράνες χρησιμοποιούν κυρίωςδιασταυρούμενη-ροή: Το θαλασσινό νερό σαρώνει εφαπτομενικά κατά μήκος της επιφάνειας της μεμβράνης, το μεγαλύτερο μέρος του φεύγει ως συμπύκνωμα και μόνο ένα μέρος διέρχεται ως διαπέρασμα. Η εφαπτομενική ροή λειτουργεί σαν συνεχές καθάρισμα, εμποδίζοντας τα ρυπογόνα να καθιζάνουν σε ένα σταθερό στρώμα κέικ. Αυτή είναι η πρώτη γραμμή άμυνας κατά των φαινομένων.

3.2 Αντίστροφη πλύση και καθαρισμός αέρα: Καθημερινή ανάκτηση ροής

Ακόμη και με διασταυρούμενη-ροή, η επιφάνεια συσσωρεύει αργά υλικό. Οθενπίσω πλύσηκαικαθαρισμός αέρα: περιοδική έκπλυση αντίστροφα με διήθηση και ανάδευση της επιφάνειας με αέρα για την απομάκρυνση των χαλαρών ρύπων. Αυτές οι «ελαφριές» ενέργειες είναι συχνές και σύντομες, η καθημερινή ρουτίνα που διατηρεί σταθερή τη ροή.

3.3 CIP: Περιοδικός βαθύς καθαρισμός

Όταν δεν αρκεί η αντίστροφη πλύση,CIP (καθαρό-στο-τόπο)έρχεται σε: οξύ για άλατα, αλκαλικό συν οξειδωτικό για οργανικά και βιοφίλμ. Οι κεραμικές μεμβράνες αντέχουν σε ισχυρά οξέα, βάσεις και οξειδωτικά, έτσι το CIP μπορεί να «χτυπήσει δυνατά» και να αφαιρέσει επίμονες ρύπους που δεν μπορεί να γίνει με την αντίστροφη πλύση. Αυτή ακριβώς είναι η ελευθερία που στερούνται οι πολυμερείς μεμβράνες.

3.4 Συνθέσεις καθαρισμού: Αντιμετωπίστε τον τύπο ρύπανσης

Ο καθαρισμός δεν είναι "ρίξε έναν κουβά χημικά και ξεπλύνεις"-είναι στοχευμένη θεραπεία. Ανόργανη κλίμακα (άλατα ασβεστίου και μαγνησίου) αποδίδει σε οξύ. Απόδοση οργανικών και βιοφίλμ σε αλκάλια και οξειδωτικά. μερικές φορές χρειάζεται αλκαλικό-τότε-όξινο ή σταδιακό καθαρισμό. Το πλεονέκτημα μιας κεραμικής μεμβράνης είναι ότι ανέχεται αυτά τα «ισχυρά φάρμακα» σε μεγάλο εύρος pH και έντονα οξειδωτικές συνθήκες, χωρίς φόβο ότι ο ίδιος ο καθαρισμός θα την καταστρέψει. Δημιουργήστε μια βιβλιοθήκη σκευασμάτων με τον τύπο ρυπαντικών και γράψτε τις συνθήκες ενεργοποίησης στη λογική ελέγχου και ο καθαρισμός μετατρέπεται από "εμπειρία" σε "διαδικασία".

4. Μορφή ενότητας και ενοποίηση συστήματος

Το πώς «μοιάζει» μια κεραμική μεμβράνη καθορίζει άμεσα τον τρόπο κατασκευής και συντήρησης του συστήματος.

Σωληνοειδής / πολλαπλών-καναλιών: η πιο κοινή μορφή. Ένα μόνο στοιχείο περιέχει πολλά κανάλια. θαλασσινό νερό σταυρός-ρέει μέσα τους και διέρχεται από το τοίχωμα της μεμβράνης. Στιβαρό,-ανθεκτικό σε υψηλή πίεση, κατάλληλο για υψηλή-θολότητα, υψηλά-στερεά θαλασσινό νερό και εύκολο καθάρισμα. Το αντάλλαγμα-είναι μια σχετικά χαμηλότερη πυκνότητα συσκευασίας ανά μονάδα όγκου.

Επίπεδο-φύλλο: η μεμβράνη κατασκευάζεται σε επίπεδες πλάκες-συμπαγείς, με υψηλή πυκνότητα συσκευασίας. τα τελευταία χρόνια χρησιμοποιείται για να "διπλώσει" την προεπεξεργασία πολλαπλών{1}}σταδίων σε ένα πιο συμπαγές βήμα. Κατάλληλο για φυτά με περιορισμένο χώρο-.

Βυθισμένος: η μεμβράνη βυθίζεται σε δεξαμενή, παράγοντας νερό με αναρρόφηση και ελέγχοντας τη ρύπανση με αερισμό. Κατάλληλο για μεγάλες ροές με υψηλότερα αιωρούμενα στερεά. η ενέργεια και το αποτύπωμα είναι το αντίτιμο-.

Ο συνδυασμός μονάδων-σύμφωνα με την κλίμακα, τον χώρο και την ποιότητα του νερού-σε μια πλήρη μονάδα "ράφι μεμβράνης + αντλίες + μονάδα αντίστροφης πλύσης/καθαρισμού + ηλεκτρονικά όργανα" και στη συνέχεια η απόφαση μεταξύ μορφών κατασκευής-πολιτικού και εμπορευματοκιβωτίου, είναι το βασικό έργο της ενοποίησης συστήματος.

5. Αυτοματισμός και διαδικτυακή παρακολούθηση

Το αν ένα σύστημα κεραμικής μεμβράνης μπορεί να λειτουργεί "μη επανδρωμένο" εξαρτάται από το πόσο καλά γίνεται ο αυτοματισμός. Η σύγχρονη ενοποίηση περιλαμβάνει συνήθως:

Αυτόματος έλεγχος πλύσης PLC: ενεργοποιείται από διαφορική πίεση, ροή ή χρόνο-μεμονωμένα ή σε συνδυασμό-χωρίς χειροκίνητη προσοχή.

Διαδικτυακή παρακολούθηση SDI / θολότητας: ελέγχοντας συνεχώς εάν το νερό του προϊόντος παραμένει στη "ζώνη άνεσης" του RO, εντοπίζοντας ανωμαλίες νωρίς.

Απομακρυσμένη διαχείριση O&M: μετάδοση δεδομένων λειτουργίας για απομακρυσμένη διάγνωση και έγκαιρη προειδοποίηση, μειώνοντας τις επισκέψεις στον ιστότοπο.

Ενσωμάτωση σε εμπορευματοκιβώτια: συσκευασία ολόκληρου του σετ σε ένα κοντέινερ για γρήγορη, μετατοπίσιμη ανάπτυξη, κατάλληλο για σενάρια ανοικτής θαλάσσης και έκτακτης ανάγκης.

Ο αυτοματισμός δεν είναι για επίδειξη. μετατρέπει το φυσικό πλεονέκτημα της κεραμικής μεμβράνης-βαθύ, επαναλαμβανόμενο καθαρισμό-σε σταθερή, προβλέψιμη απόδοση. Αυτό έχει σημασία ειδικά για μια τροφή τόσο ευμετάβλητη όσο το θαλασσινό νερό.

6. Γιατί προστίθεται συχνά το Inline Coagulation: TEP και Sticky Organics

Το θαλασσινό νερό περιέχει μια ιδιαίτερα "κολλώδη" κατηγορία ουσιών-διαφανή σωματίδια εξωπολυμερούς (TEP) και φυσική οργανική ύλη. Δεν μπορούν να αναχαιτιστούν με απλό κοσκίνισμα. Αντίθετα, σχηματίζουν εύκολα ένα κολλώδες στρώμα στην επιφάνεια της μεμβράνης και επιβραδύνουν την ανάκτηση ροής. Στην πράξη,ενσωματωμένη πήξη(δοσολογία μικρής ποσότητας άλατος σιδήρου ή αλουμινίου) χρησιμοποιείται για την κροκίδωση τους σε μεγαλύτερα σωματίδια ώστε να παρεμποδίσει η κεραμική μεμβράνη. Αυτό το βήμα δεν είναι «χρύσωμα του κρίνου». είναι το κλειδί για τη μετατροπή της "μη αναστρέψιμης φάουλ" σε "αναστρέψιμη φάουλ" όσο το δυνατόν περισσότερο. Επειδή ανέχεται τον καθαρισμό, η κεραμική μεμβράνη μπορεί να φέρει ακριβώς αυτόν τον συνδυασμό «βαριάς προεπεξεργασίας + βαρύς καθαρισμός».

6.1 Δοσολογία πηκτικού: «Ακριβώς σωστά», Όχι «Υπερβολική»

Η εν σειρά πήξη είναι ευεργετική, αλλά η δόση πρέπει να περιοριστεί. Πολύ λίγο, και τα κολλώδη οργανικά δεν κροκιδώνουν ποτέ πλήρως, ούτως ή άλλως λερώνοντας τη μεμβράνη. πάρα πολύ, και η πλεονάζουσα κροκίδα γίνεται ένα πρόσθετο φορτίο ρύπανσης αυξάνοντας το χημικό κόστος και τον όγκο της ιλύος. Στην πράξη, συνήθως εκτελείται πρώτα μια δοκιμή βάζων ή πιλοτική για να βρεθεί το παράθυρο που "απλώς κροκιδώνει το TEP και τα οργανικά", και στη συνέχεια κλιμακώνεται σε ενσωματωμένη δόση. Θυμηθείτε: η πήξη είναι βοηθητικός, όχι ο οδηγός. Το μόλυβδο είναι πάντα η σταθερή απόρριψη και η καθαριότητα της κεραμικής μεμβράνης.

Εικόνα:Οικογένεια υλικών και δομή κεραμικής μεμβράνης: στήριγμα αλουμίνας + ζιρκόνιο/τιτάνιο-επενδυμένο στρώμα διαχωρισμού + υδρόφιλη επιφάνεια, που αντιστοιχεί στην αντίσταση στη διάβρωση, στην αντίσταση ρύπανσης και στη μεγάλη διάρκεια ζωής στο θαλασσινό νερό (ενδεικτικά, αντικαθίσταται με εικόνα SEM πραγματικού υλικού).

7. Μεθοδολογική Περίληψη

Από την πλευρά της διαδικασίας, θυμηθείτε:πρώτα κάντε ένα ισοζύγιο νερού, μετά ταξινομήστε την ποιότητα του νερού και, τέλος, υπολογίστε την περίοδο απόσβεσης.

Ισοζύγιο νερού: προσδιορίστε τη χωρητικότητα εισαγωγής και τη ζήτηση νερού του προϊόντος-και, στη συνέχεια, εργαστείτε προς τα πίσω για να ταιριάξετε την κλίμακα της κεραμικής μεμβράνης και της RO.

Ταξινόμηση ποιότητας νερού-: ορίστε το επίπεδο στο οποίο πρέπει να μειωθεί η SDI, η θολότητα και η βιομάζα για την προστασία της RO, και στη βάση αυτή ορίστε την ποιότητα της κεραμικής μεμβράνης (μικροδιήθηση ή υπερδιήθηση) και την προεπεξεργασία (αν χρειάζεται πήξη).

Υπολογισμός απόσβεσης: συνυπολογίστε τη συχνότητα αντίστροφης πλύσης, τα χημικά CIP και τις απώλειες χρόνου διακοπής στο TCO.

Στην ενοποίηση συστήματος γιακεραμικές μεμβράνες για φιλτράρισμα θαλασσινού νερού, Η Taihe Environmental Protection δίνει έμφαση στην πλήρη λογική λειτουργίας της "διασταυρούμενης-ροής + αντίστροφης πλύσης + CIP + προαιρετικής εσωτερικής πήξης" και τοποθετεί την κεραμική μεμβράνη σταθερά ανάντη του RO-στη σωστή θέση-, έτσι ώστε ολόκληρη η γραμμή αφαλάτωσης θαλασσινού νερού να είναι σταθερή και οικονομική. Η επιλογή της σωστής θέσης και το τρέξιμο με τον σωστό ρυθμό έχει πολύ μεγαλύτερη σημασία από το να αγωνιούμε για το «ποια μεμβράνη να αγοράσουμε».
